What is EVAC EVAC 系統 – 聲音疏散系統

為什麼要安裝健全的疏散系統？

EVAC是緊急語音警報通訊的縮寫，即在緊急情況下發出聲音訊息的聲音疏散系統。 事實上，該系統允許在疏散時傳播有價值的訊息，並提高每棟建築物的安全性。 在這篇技術文章中，我們探討什麼是 EVAC、EVAC 系統的含義、參考法規是什麼以及 該音響系統在安全方面帶來的好處。

什麼是EVAC？

聲音疏散系統或EVAC（緊急語音警報通訊）系統是一種先進的系統，符合EN 54-16和 EN54-24法規。
EVAC系統具有對其組件進行持續自我診斷和完全冗餘的能力：即使一個或多個部件發生故障也不會影響緊急訊息的傳播。

EVAC 系統在地鐵、醫療機構或大型商業園區等公眾較多的環境中至關重要，以確保聲音擴散和警報系統能夠管理緊急情況。
這一切都始於我們意識到在危險情況下，通訊管理至關重要。
傳統的光聲系統（例如照明標誌、警報器或閃光燈）實際上可以提供有關正在發生的事件的部分信息，並且不能清楚地解釋人們在緊急情況下應該如何行為。 特別是在擁擠的地方，聲音的發射和訊號的解釋可能會增加相關人員的關注，從而對緊 急情況的管理產生負面影響。相反，安裝緊急公共廣播系統可以讓您傳達有關在一個或多個特定區域內必須採取的行動的清晰、完整和易於理解的訊息。但 EVAC 還可以具有傳播緊急訊息的 補充目的，即傳播正常情況下的通訊（例如向公眾發布的公告）或音樂。當然，一旦發 生警報，緊急訊息絕對優先。

主動消防：語音警報系統的設計

隨著消防法規的生效， EVAC 語音警報系統被歸類為主動防火系統。語音疏散系統的另一個參考標準是UNI 9795:2013，其中第 4.2 點、功能 M（語音警報控制和信號功能）和功能 C（火災警報功能）中提到了這些系統。

要創建系統，使用符合標準的產品至關重要：

  • UNI EN54-4（電力設備）；
  • UNI EN54-16（語音警報系統的控制與訊號設備）；
  • UNI EN54-24（語音警報系統組件：揚聲器）。

設計、安裝、調試、維護和操作階段的參考標準是UNI ISO 7240-19。

設計於緊急情況的語音警報系統

緊急語音警報系統應依照ISO 7240第 4 部分的要求設計、安裝、調試、維護及投入使用。

設計EVAC – 語音警報系統時必須考慮幾個面向：
  2. 防火規定；
  3. 參考技術標準；
  4. 設計要求和目標；
  5. 緊急管理方法及相關規劃。

即使組件有限，值得考慮的是語音警報系統的架構設計
相當複雜。為了達到標準所要求的訊息清晰度水平，需要聲學專家的研究。無論如何，最好考慮的是，在背景噪音不超過 65 dB 的「聲學簡單」環境中（本例中的標準適用定性而非定量要求…），可以使用簡化方法。

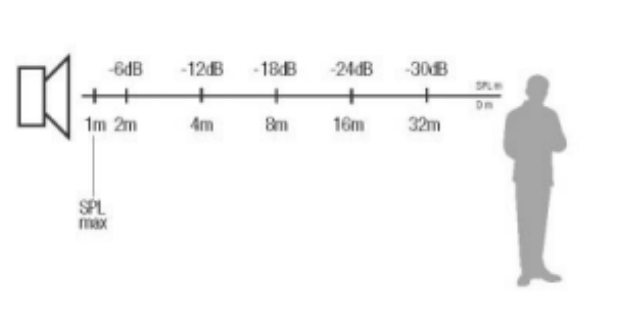

此方法有揚聲器規格：
  • 聽者與說話者之間的自由空氣距離不大於 4.5 m（如果單向）或 6 m（如果雙向）；
  • 揚聲器聲壓不低於75分貝；
  • 揚聲器的放置距離（在其中心之間測量）不超過6 m（如果單向）或12 m（如果雙 向）；
  • 揚聲器放置高度不高於5m；

EVAC系統的特點

根據 EVAC 管理法規，緊急訊息系統必須具備適合其用途的所有技術特性。「EVAC 系統必須具備哪些特質」這個問題有多個答案。 EVAC 系統首先必須遵循與煙霧偵測系統相同的準則來建立。

具體來說，它涉及備用電源的存在，以防主電源中斷。這使得 EVAC 系統能夠維持現行法規要求的最低自主權，通常為 1 小時。

重要的是，設備必須防火，即至少在等於次要來源保證的最小自治時間的時間內耐火。 因此，該系統必須易於手動和自動激活，並且語音警報系統傳輸的訊息必須易於公眾聽到和理解。這些特性具有很大的價值，因為激活發生在緊急情況下，可能會引起在場人員的恐慌。

監管 EVAC 系統

CEI EN 50849 標準將上述指示納入以下標準（第 4 部分）：

  1. 一旦偵測到任何警報，系統必須立即停用或忽略與其緊急角色無關的所有功能（例如音樂或一般公告）；
  2. 除非因緊急情況或正在進行維修或維護而損壞，否則系統必須始終可供運作。若因維修或保養而無法使用，則必須採取措施採用替代通訊方式；
  3. 系統必須能夠在操作員將其置於緊急模式後 3 秒內發送第一個警報訊號，或在收到來自偵測系統的訊號後自動發送警報訊號；
  4. 該系統必須能夠同時向一個或多個區域發送警告信號和語音訊息；
  5. 系統操作員必須隨時透過監控系統接收與緊急系統相關的零件是否正常運作的指示；
  6. 單一擴大機或揚聲器電路的故障不得導致多個揚聲器區域的覆蓋範圍喪失；
  7. 所有資訊都必須清晰、簡短、明確，並儘可能預先規劃。
  8. 當使用預先記錄的訊息時，它們必須以非揮發性形式存儲，最好儲存在固態記憶體中，並且必須持續監控它們的可用性。

EVAC 系統的組件

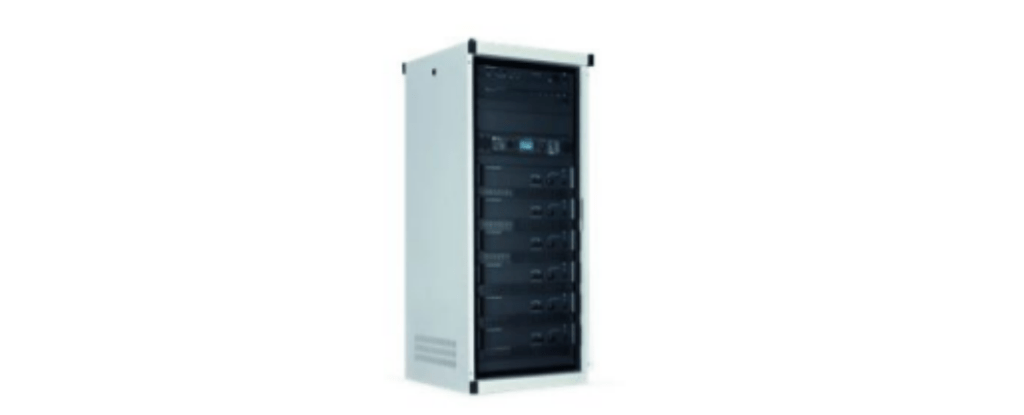

從組件的角度來看，EVAC系統相對簡單，因為它首先包括控制和命令單元。它是落地式（通常不是壁掛式）機架櫃，配備有：

  1. 多通道區域模組
  2. 緊急麥克風
  3. 主從音頻矩陣
  4. UPS模組用於緊急情況下的二次供電，
  5. 關閉和通風面板，
  6. 其他組件。

因此，EVAC 系統包括麥克風底座，該底座必須具有將語音訊息轉發到各個區域的按鈕，同時覆蓋建築物的不同區域。然後是帶有陶瓷夾的壁掛式（或內建）揚聲器。

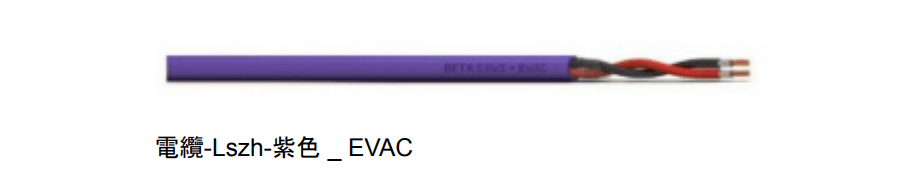

EVAC 系統採用防火連接電纜（CEI 20-105 標準）、耐火、LoSH 型、紫色護套，符 合現行CPR 法規。

所有組件都必須經過認證，包括控制和命令單元，因此強烈建議不要在組裝階段自行進行認證，而應讓單元已經組裝並經過認證。因此，EVAC 系統的組件可以包括 AM/FM 等選項以及插入 USB、MP3、CD 和 DVD 碟的可能性，因為法律要求該系統還可以實 現其他功能，例如傳播音樂或廣告訊息。

哪裡需要 EVAC？

EVAC 系統通常需要在擁擠的環境中使用，例如機場、大型商業活動、人員密度高的學 校、公共和私人醫療機構、大型辦公室等。例如「場所必須配備聲音警 報系統，該系統使用具有適合警告在場人員的特性的揚聲器。發生火災時的危險情況。 警報系統啟動控制必須位於持續監控的地方。

哪些設施需要安裝 EVAC 系統？

原則上，安裝 EVAC 疏散音響系統的決定由建築物所有者或雇主根據風險評估和現行立法決定。風險評估由消防隊進行，消防隊進行現場分析後，根據檢查結果頒發CPI（防火證書）。然而，一些防火和/或工作場所安全規定明確要求在某些活動中安裝EVAC：

  1. 面積大於400平方公尺的購物中心和商店。
  2. 超過 100 人的辦公室
  3. 公共娛樂場所
  4. 飯店設施，不包括避難所和露天旅遊住宿活動，例如露營地DM
  5. 校舍（> 501 人 ）
  6. 公私醫療機構（DM 18/9/02）
  7. 擁有超過 1000 名觀眾的室內體育設施
  8. 具有歷史藝術價值的建築，如博物館、美術館、圖書館等
  9. 地鐵
  10. 新建辦公室（或進行翻修或新建）

EVAC系統的正確安裝

設計人員的任務是評估和傳達將EVAC 系統插入結構的需求，以及正確確定係統尺寸。安裝人員負責正確執行工作。其基礎是，即使對於帶有語音系統的疏散系統，它們也必 須遵循技術規則，並且屬於第 37/08 號部長令範圍內的 EVAC 裝置必須獲得特定認 證。此認證證明安裝符合每個專案要求，並且使用了經過認證的組件。因此，要獲得此 認證（符合UNI ISO 7240-19），必須有電源部分的EN54-24、EN54-16、EN54-4和安 裝產品的認證（符合系統項目）
