EVERSALES DEVE CO. BOSCH-HK

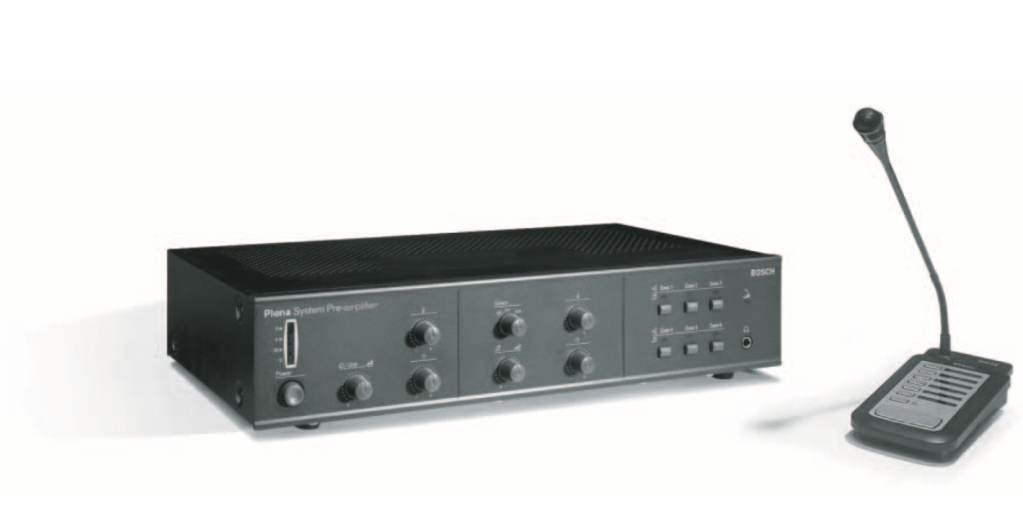

6-zone PA Sys. LBB1925/10

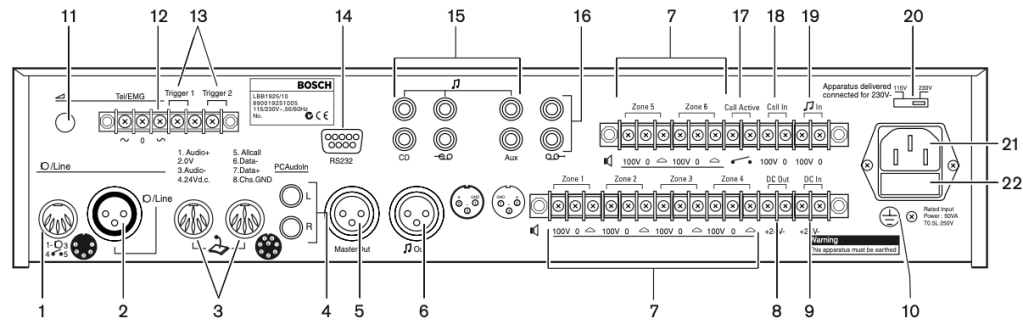

數字代表其作用

  1. 麥克風/線路輸入（DIN） – Microphone/Line Input (DIN)
  2. 麥克風/線路輸入（XLR） – Microphone/Line Input (XLR)
  3. 呼叫站輸入（8針DIN） – Call Station Input (8-pin DIN)
  4. 電腦音訊輸入（Cinch連接器） – PC Audio Input (Cinch Connector)
  5. 主要輸出（XLR） – Main Output (XLR)
  6. 背景音樂輸出（XLR） – Background Music Output (XLR)
  7. 100V LSP輸出（1至6區域） – 100V LSP Output (Zones 1-6)
  8. 24V直流輸出（端子） – 24V DC Output (Terminal)
  9. 24V直流輸入（端子） – 24V DC Input (Terminal)
  10. 接地螺絲 – Grounding Screw
  11. 電話和緊急輸入的音量控制 – Volume Control for Telephone and Emergency Inputs
  12. 電話和緊急訊號輸入 – Telephone and Emergency Signal Input
  13. 警報和時間訊號的啟動輸入 – Activation Input for Alarm and Time Signals
  14. 電腦控制輸入（RS232；9針） – PC Control Input (RS232; 9-pin)
  15. CD、磁帶和輔助輸入（Cinch連接器） – CD, Tape, and Auxiliary Input (Cinch Connector)
  16. 磁帶輸出（Cinch連接器） – Tape Output (Cinch Connector)
  17. 主動呼叫繼電器（端子） – Active Call Relay (Terminal)
  18. 聲響器功率輸入（端子） – Power Input for Sound Amplifier (Terminal)
  19. 聲響器音樂輸入（端子） – Music Input for Sound Amplifier (Terminal)
  20. 電源電壓切換開關（115/230 V） – Mains Voltage Switch (115/230 V)
  21. 電源插座 – Mains Power Socket
  22. 電源保險絲 – Mains Fuse

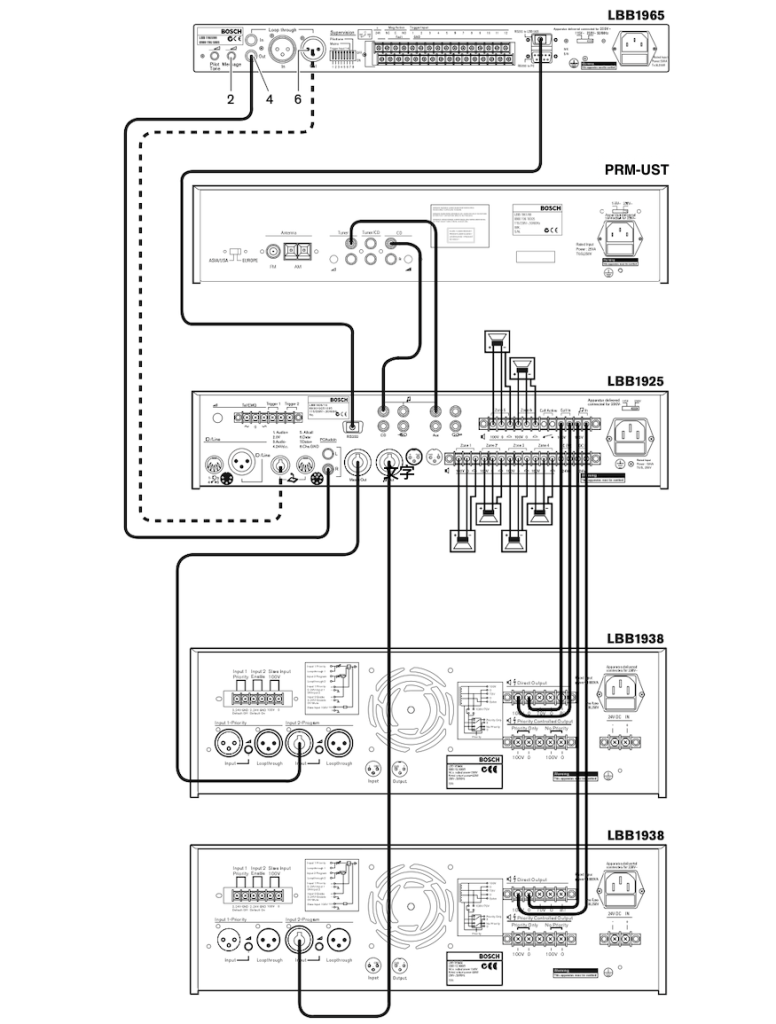

正常音訊連接 Normal audio connections

呼叫站的連接Call station connection

當您想要連接兩個完整的呼叫站到系統的前級擴大機時，可以直接進行連接。 這表示您可以將這兩個呼叫站的輸出線連接到前級擴大機的輸入連接埠。

然而，如果您需要連接多達8個呼叫站，那麼您需要使用環路連接。 環路連接是一種連接方式，其中呼叫站之間形成一個閉合的環路。 這意味著您將一個呼叫站的輸出線連接到下一個呼叫站的輸入端口，並依此類推，直到形成一個閉合的環路。 這個環路可以包含兩種類型的呼叫站，即完整的呼叫站和其他類型的呼叫站。

透過使用環路連接，您可以實現多個呼叫站之間的互聯和協作。 這樣，您可以在整個系統中實現更大的呼叫覆蓋範圍和更強的功能性。
